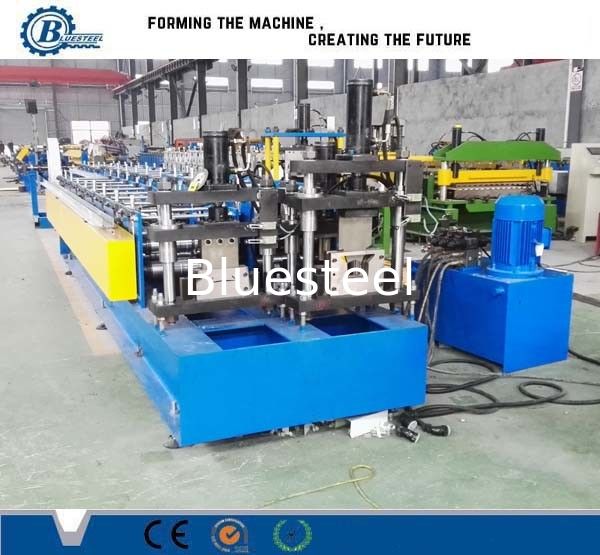

ড্রাইওয়াল স্টাড এবং ট্র্যাক রোল ফর্মিং মেশিন / লাইট স্টিল ট্র্যাকের জন্য রোল ফর্মিং সরঞ্জাম
5. উপাদানগুলির স্পেসিফিকেশন
(1) 3T ম্যানুয়াল আন-কয়েলার
- সম্প্রসারণের জন্য স্বয়ংক্রিয় জলবাহী ব্যবস্থা গ্রহণ করুন
- খাওয়ানোর প্রস্থ: 350 মিমি
- ক্ষমতা: 3 টন
- বিস্তৃত এবং যুদ্ধের সীমা: 380 মিমি — 520 মিমি
- সম্প্রসারণ এবং যুদ্ধের পদ্ধতি: অভ্যন্তরীণ প্রসারিত এবং ম্যানুয়াল দ্বারা যুদ্ধ
- খাওয়ানোর পদ্ধতি: ম্যানুয়াল
(2) প্রধান রোল ফর্মিং মেশিন
- বেলন উপাদান: ASTM1045 ক্রোম ধাতুপট্টাবৃত পৃষ্ঠ ক্রোম সহ
- খাদ ব্যাস: ￠ 56mm উপাদান: SAE1045 quenching এবং tempering সঙ্গে
-
(3) মেশিনের গঠন
- 350H মরীচি dingালাই দ্বারা প্রধান ফ্রেম
- মেশিনের কাঠামো: ওয়্যার-ইলেক্ট্রোড কাটিং
(4) ট্র্যাক কাটিং সিস্টেম
- মেশিন ট্র্যাক কাটিং সিস্টেম, নন-স্টপ গ্রহণ করে
- জলবাহী দ্বারা শক্তি কাটা, 7.5KW
- সার্ভার মোটর দ্বারা ট্র্যাক কাটিং, 3.0KW শক্তি
- গঠনের পর কাটা: প্রয়োজনীয় দৈর্ঘ্যে রোল গঠনের পর শীটটি কেটে ফেলুন
- কাটার গতি: কাটার সময় প্রধান মেশিনটি নন-স্টপ
- ফলক উপাদান: তাপ চিকিত্সা 58-60 with সঙ্গে Cr12
(5) কম্পিউটার নিয়ন্ত্রণ মন্ত্রিসভা
- প্রোফাইল দৈর্ঘ্য এবং পরিমাণ প্রোগ্রামযোগ্য সেটিং
- অপারেটিং সিস্টেমের ভাষা: ইংরেজি এবং চীনা
- দৈর্ঘ্য ও পরিমাণ নিয়ন্ত্রণে ব্যবহৃত কম্পিউটার।মেশিনটি স্বয়ংক্রিয়ভাবে দৈর্ঘ্যে কাটা হবে এবং প্রয়োজনীয় পরিমাণ অর্জিত হলে বন্ধ হয়ে যাবে
- পিএলসি: প্যানাসনিক বা গ্রাহকীকরণ
মেটাল স্টাড এবং ট্র্যাক রোল ফর্মিং মেশিনের প্রযুক্তিগত তথ্য
|
উপযুক্ত উপাদান
|
রঙ ইস্পাত শীট; 0.3-07 মিমি,
|
|
কাজের গতি
|
প্রায় 10-25 মি/মিনিট
|
|
চাপ
|
235MPa, 345MPa, 550MPa। |
|
ক্ষমতা
|
প্রধান মোটর শক্তি: 5.5 Kw (চূড়ান্ত নকশা উপর নির্ভর করে)
|
|
জলবাহী স্টেশন শক্তি: 4Kw (চূড়ান্ত নকশা উপর নির্ভর করে)
|
|
রোলার গঠনের উপাদান
|
নং 45 ইস্পাত, পৃষ্ঠে ক্রোম দিয়ে ধাতুপট্টাবৃত।
|
|
কাটার উপাদান, ডাই টিপে
|
Cr12 ছাঁচ ইস্পাত quench চিকিত্সা, HRC58-60
|
|
খাদ এর উপাদান
|
উচ্চ মানের 45# ইস্পাত, রোলার গ্রাইন্ডার মিলিং।
|
|
খাদ ব্যাস
|
72 মিমি
|
|
নিয়ন্ত্রণ ব্যবস্থা
|
মিতসুবিশি পিএলসি এবং কনভার্টার
|
|
মেশিনের মোট ওজন
|
প্রায় 9500 কেজিএস
|
|
মেশিনের আকার
|
প্রায় 18 মি × 1.8 মি × 1.5 মি (চূড়ান্ত নকশার উপর নির্ভর করে)
|
মেশিনের লেআউট অঙ্কন
শীট uncoiling ---- শীট গাইডিং ----- রোল গঠন ---- পোস্ট কাটা ---- প্যানেলগুলি
আমাদের রোল ফর্মিং মেশিনের সুবিধা
ঘ।জং-বিরোধী বেলন:সিএনসি মেশিনটি টোলেড, 0.05 মিমি হার্ড ক্রোম দিয়ে ধাতুপট্টাবৃত
2।তাপ চিকিত্সা:ইস্পাত চাপ অপসারণের জন্য ফ্রেম কাটার জন্য তাপ চিকিত্সা, বিকৃতি এড়াতে এবং 60 ডিগ্রী কঠোরতা।
3।কাটার ব্লেড:Cr12 ছাঁচ ইস্পাত quenched চিকিত্সা, দীর্ঘ জীবন সময় সঙ্গে।
4।উচ্চ নির্ভুলতা:রোলারগুলির জন্য শ্যাফটগুলি গ্রাইন্ডিং মেশিন দ্বারা টোল করা হয়।স্পষ্টতা কর্মক্ষমতা নিশ্চিত করার জন্য রোলারগুলি CNC প্রক্রিয়াকৃত হয়।
5।স্বয়ংক্রিয় পিএলসি:টাচ স্ক্রিন, বৈদ্যুতিন সংকেতের মেরু বদল, ট্রান্সফরমার সহ মিতসুবিশি পিএলসি চালু করেছে।
6।শক্তিশালী ড্রাইভিং সিস্টেম: বড় ইঞ্চি ট্রেন, বা গিয়ার বক্স ড্রাইভিং সিস্টেম।
6।চমৎকার সেবা:মেশিনটি ইনস্টল করতে এবং আপনার কর্মীদের প্রশিক্ষণের জন্য আপনার কারখানায় টেকনিশিয়ান পাঠানো যেতে পারে।আমাদের মেশিনের জন্য লিফটাইম পরিষেবা।
চাকরী শেষে
ক।পুরো মেশিনের জন্য এক বছরের গ্যারান্টি।
খ।ইমেইল বা কলিং এর মাধ্যমে ২ hours ঘন্টা প্রযুক্তিগত সহায়তা
গ।যদি মেশিনে কোন সমস্যা পাওয়া যায়, আমরা এক বছরের মধ্যে এটি বিনামূল্যে মেরামত করব।
উত্পাদন প্রক্রিয়া:
আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী পণ্যগুলি কাস্টমাইজ করতে পারি
